Máquina Dobladora de Tubos CNC Huashun diseñada para diámetros grandes y materiales de alta rigidez

autor: Maquinaria Huashun

2026-05-13

En la fabricación industrial, el doblado de tubos de gran diámetro, tuberías de pared gruesa o materiales de alta rigidez es una tarea desafiante. No solo requiere una gran fuerza de empuje y un alto par de torsión, sino también un sistema de control preciso para gestionar la deformación del material. Por ejemplo, en chasis de camiones pesados, líneas hidráulicas de excavadoras y sistemas de tuberías de grandes buques, la calidad del doblado afecta directamente la seguridad y la vida útil del equipo completo. Para estas exigentes aplicaciones, Huashun Machinery ofrece una solución estable y fiable con su serie de dobladoras CNC SB-115NC.

¿Qué significa “doblado de gran diámetro”?

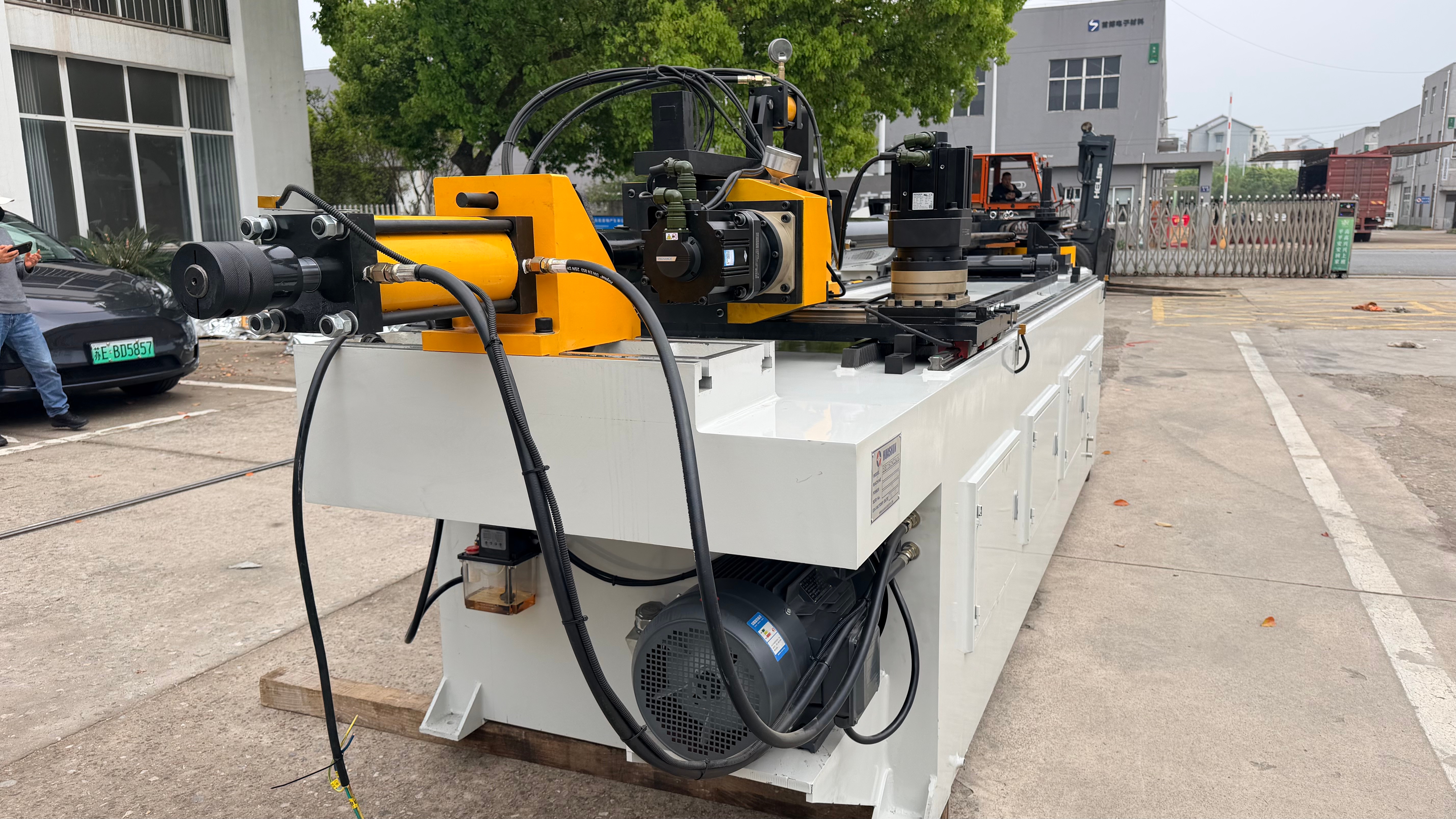

A medida que aumenta el diámetro del tubo, también aumenta la complejidad tecnológica del proceso. La máquina debe tener una estructura de soporte más robusta y un sistema de manipulación de tubos bien diseñado. La máquina dobladora hidráulica de un cabezal Huashun SB‑115NC puede procesar tubos de acero al carbono hasta Φ115×8 mm, cubriendo una amplia gama de diámetros. Incluso para materiales de alta rigidez como el acero inoxidable, logra un doblado en frío preciso de Φ100×2 mm, satisfaciendo diversas necesidades, desde piezas estructurales comunes hasta componentes de alta resistencia.

¿Cómo elegir: doblado unidireccional o bidireccional?

Para muchos componentes — como bastidores de maquinaria agrícola, vehículos industriales y líneas hidráulicas — el doblado en una dirección (generalmente hacia la derecha) suele ser suficiente. La Huashun SB‑115NC admite el doblado estándar en sentido horario y cuenta con una compensación programable de recuperación elástica del material. El operador solo necesita ingresar el ángulo de recuperación esperado según el material y el espesor de la pared; la máquina compensa automáticamente, asegurando que cada doblez sea preciso sin necesidad de múltiples pruebas.

En el ámbito del mecanizado de precisión, las máquinas con doblado bidireccional ofrecen una ventaja significativa. Por ejemplo, al fabricar barras de torsión que requieren alta resistencia y formas complejas, una dobladora bidireccional puede completar toda la pieza en una sola configuración, evitando la pérdida de resistencia por soldadura. Para garantizar la precisión, las dobladoras Huashun utilizan un sistema de accionamiento por servomotor de 3 ejes (ejes de doblado, alimentación y rotación), con servomotores de precisión. Esto asegura alta velocidad (velocidad de alimentación hasta 800 mm/s, velocidad de rotación hasta 160 °/s) y una excelente repetibilidad: precisión de doblado dentro de ±0,1°, precisión de alimentación hasta ±0,05 mm.

Características técnicas clave para doblado pesado

Para manejar el formado de metales de alta dificultad, la serie Huashun SB-115NC incluye las siguientes características principales:

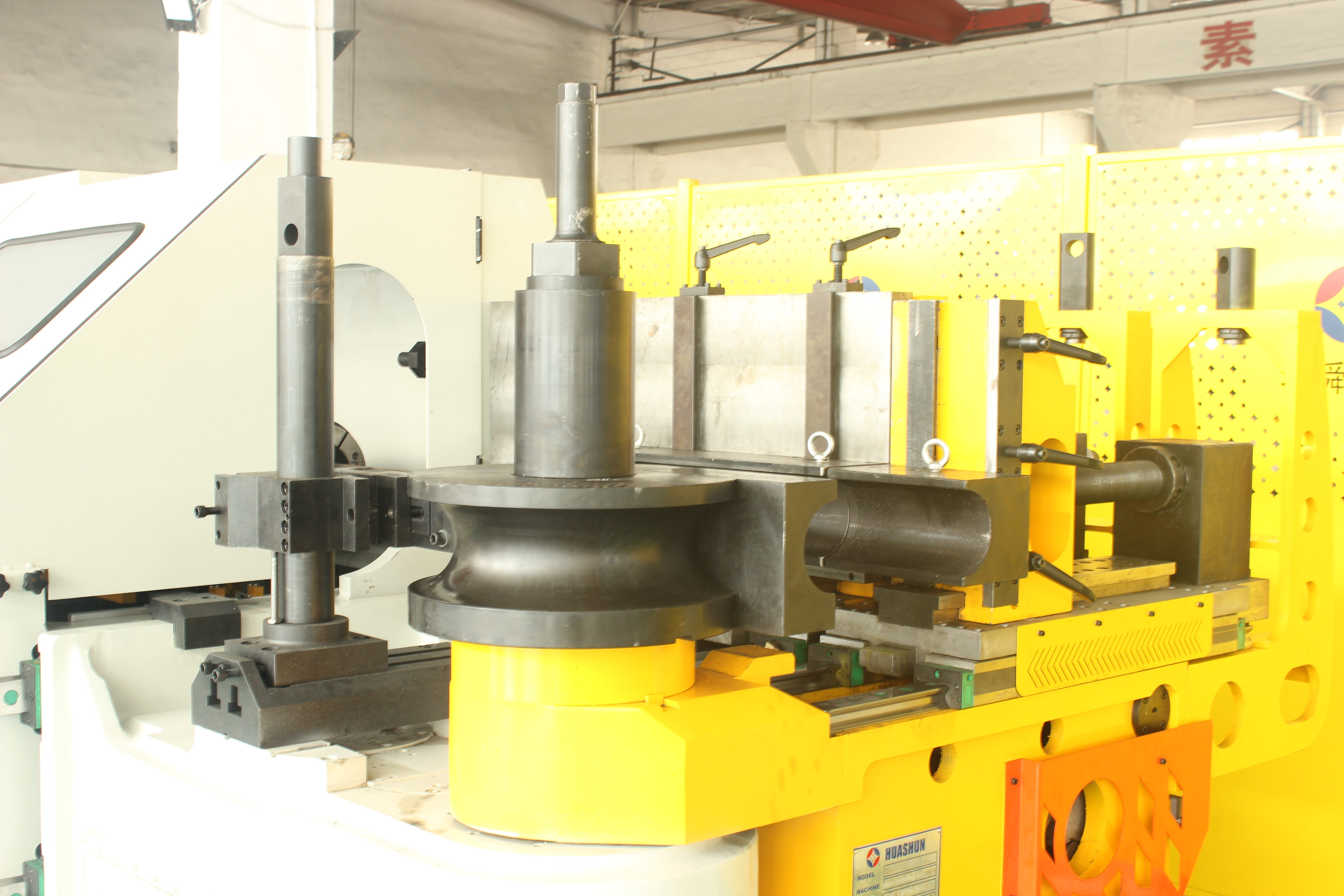

Alto par de torsión con cabezal compacto – A medida que aumenta el par requerido, la rigidez estructural se vuelve esencial. El SB-115NC utiliza un cabezal de doblado engrosado y un bastidor de fundición de alta resistencia, con puntos críticos reforzados para evitar la deformación bajo cargas elevadas, asegurando una precisión a largo plazo.

Fuerte sistema de empuje y alimentación – Para doblado de radio variable o tubos de gran diámetro, el empuje del carro es crítico. Esta serie está equipada con servomotores de alta potencia y husillos de bolas de precisión, ofreciendo una carrera de alimentación máxima de 4200 mm, capaz de procesar tubos extralargos y ampliando enormemente el rango de piezas.

Programación independiente y flexibilidad de producción – Para manejar lotes pequeños y variedad, la máquina ofrece gran flexibilidad. El ordenador industrial puede almacenar hasta 20 programas, cada uno con hasta 16 ángulos de doblado. Los datos se pueden ingresar usando coordenadas (X, Y, Z) o valores de trabajo (Y, B, C) para una programación sencilla y una producción automatizada eficiente.

Software y facilidad de uso en la era CNC

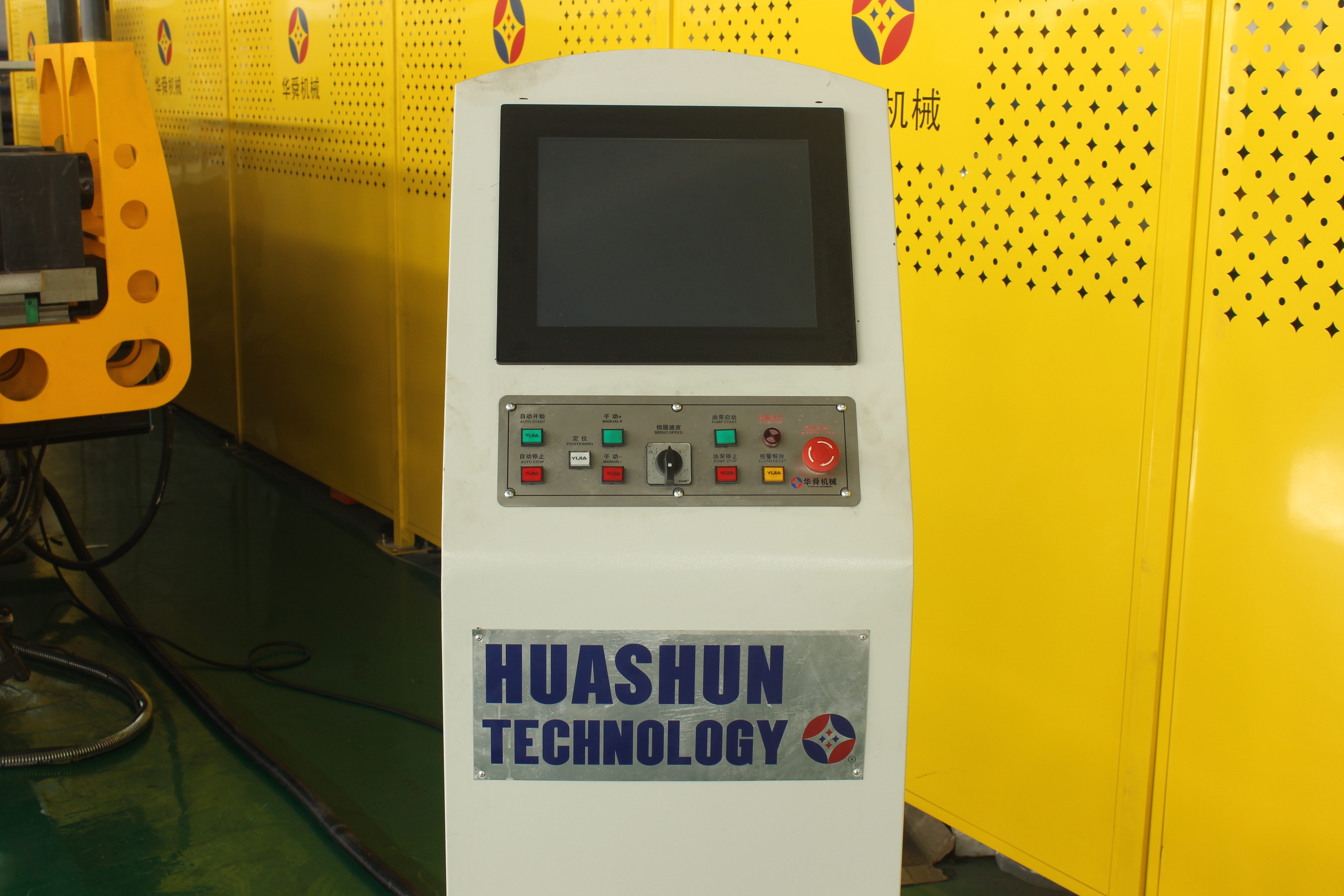

Huashun sabe que una buena dobladora también necesita un sistema de control inteligente. Con su PC industrial y software de control lógico de alta velocidad, la máquina calcula con precisión el alargamiento y la recuperación elástica del material, ajustando automáticamente los parámetros del programa. Esto asegura que la primera pieza buena se obtenga rápidamente después de cada cambio de producción. Los operadores no necesitan cálculos matemáticos complejos; simplemente ingresando las dimensiones básicas del dibujo, el sistema genera automáticamente la secuencia de doblado óptima.
Huashun Machinery es también redactor principal de la Norma China de Máquinas Dobladoras de Tubos CNC (GB/T 28763-2012), lo que representa la altura técnica de las dobladoras nacionales. Sus nuevos modelos CNC totalmente automáticos vienen de serie con una interfaz multilingüe para facilitar la exportación a diferentes países, así como un sistema de lubricación automática integrado que prolonga significativamente la vida útil de componentes móviles como husillos de bolas y guías lineales, reduciendo los costos de mantenimiento diario.

Amplias aplicaciones y certificaciones de calidad

Respaldada por una sólida experiencia en fabricación y un excelente rendimiento, las dobladoras Huashun se utilizan ampliamente en maquinaria pesada, petroquímica, construcción naval, recipientes a presión, nueva energía (componentes internos de torres eólicas) y procesamiento de moldes de alto valor agregado. Ya sea para la producción en masa de curvas de escape estándar para automóviles o para piezas aeroespaciales de alta precisión en lotes pequeños, la serie SB-115NC ofrece resultados satisfactorios.
Todos los productos están certificados según CE e ISO 9001, lo que garantiza el cumplimiento de las normas internacionales de seguridad y calidad. Huashun Machinery se compromete a proporcionar equipos de procesamiento de tubos rentables para clientes en China y en todo el mundo.

Modelo de referencia: SB‑115NC / SB‑115CNC. Si tiene requisitos específicos de diámetro exterior del tubo, radio de doblado, resistencia del material y producción diaria, el equipo técnico de Huashun puede proporcionarle recomendaciones precisas de selección de máquina y soluciones de proceso.
