¿Por Qué se Arrugan los Tubos Durante el Curvado? Causas Comunes y Soluciones Eficaces
autor: Maquinaria Huashun
2026-07-29
El curvado de tubos es un proceso fundamental de fabricación utilizado en industrias como la automotriz, HVAC, muebles, equipos de fitness, aeroespacial y fabricación de intercambiadores de calor. Sin embargo, uno de los problemas de calidad más frecuentes es la aparición de arrugas durante el proceso de curvado.
Las arrugas no solo afectan la apariencia del producto terminado, sino que también pueden reducir su resistencia estructural, aumentar la tasa de desperdicio y provocar costosos retrasos en la producción.
En este artículo se explican las principales causas de este problema y las soluciones más eficaces para prevenirlo.
Las arrugas no solo afectan la apariencia del producto terminado, sino que también pueden reducir su resistencia estructural, aumentar la tasa de desperdicio y provocar costosos retrasos en la producción.
En este artículo se explican las principales causas de este problema y las soluciones más eficaces para prevenirlo.
¿Qué es el Arrugamiento del Tubo?
El arrugamiento del tubo consiste en la formación de ondas o pliegues en el radio interior del tubo curvado. Durante el proceso de curvado, la pared interior está sometida a esfuerzos de compresión, mientras que la pared exterior soporta esfuerzos de tracción. Cuando la fuerza de compresión supera la capacidad del material para resistir la deformación, comienzan a formarse las arrugas.
Este defecto es especialmente común al curvar:
- Tubos de pared delgada
- Tubos de gran diámetro
- Materiales blandos como aluminio y cobre
- Curvados con radios pequeños
Causas Comunes del Arrugamiento del Tubo
1. Radio de Curvado Incorrecto
Un radio de curvado demasiado pequeño genera una compresión excesiva en el interior del tubo, aumentando considerablemente la posibilidad de que aparezcan arrugas.
Seleccionar un radio de línea central (CLR) adecuado según el diámetro del tubo y el espesor de la pared es esencial para obtener resultados de curvado estables.
Un radio de curvado demasiado pequeño genera una compresión excesiva en el interior del tubo, aumentando considerablemente la posibilidad de que aparezcan arrugas.
Seleccionar un radio de línea central (CLR) adecuado según el diámetro del tubo y el espesor de la pared es esencial para obtener resultados de curvado estables.
2. Fuerza de Sujeción Insuficiente
Si la matriz de sujeción no fija correctamente el tubo, este puede deslizarse durante el curvado, provocando un flujo irregular del material y la aparición de arrugas.
Una fuerza de sujeción correctamente ajustada ayuda a mantener una calidad de curvado constante.
Si la matriz de sujeción no fija correctamente el tubo, este puede deslizarse durante el curvado, provocando un flujo irregular del material y la aparición de arrugas.
Una fuerza de sujeción correctamente ajustada ayuda a mantener una calidad de curvado constante.
3. Falta de Soporte del Mandril
En los tubos de pared delgada, el mandril proporciona soporte interno y evita el colapso de la pared durante el curvado.
Sin un soporte adecuado del mandril, el tubo no puede soportar la fuerza de compresión generada durante el proceso.
En los tubos de pared delgada, el mandril proporciona soporte interno y evita el colapso de la pared durante el curvado.
Sin un soporte adecuado del mandril, el tubo no puede soportar la fuerza de compresión generada durante el proceso.
4. Ajuste Incorrecto de la Matriz de Presión
La matriz de presión controla el avance del tubo a través de la matriz de curvado.
Una presión excesiva aumenta la fricción, mientras que una presión insuficiente permite que el tubo se desplace de forma inestable. Ambas situaciones pueden provocar arrugas.
La matriz de presión controla el avance del tubo a través de la matriz de curvado.
Una presión excesiva aumenta la fricción, mientras que una presión insuficiente permite que el tubo se desplace de forma inestable. Ambas situaciones pueden provocar arrugas.
5. Propiedades Inadecuadas del Material
Cada material responde de forma diferente al proceso de curvado.
Por ejemplo:
- El acero inoxidable presenta un mayor efecto de recuperación elástica.
- El aluminio es más blando y se deforma con mayor facilidad.
- El cobre ofrece una excelente conformabilidad, aunque también requiere herramientas adecuadas.
Seleccionar los parámetros correctos para cada material es fundamental.
6. Parámetros Incorrectos de la Máquina
Configuraciones inadecuadas como la velocidad de curvado, la presión de empuje o la sincronización del avance pueden afectar negativamente la calidad del curvado.
Las modernas máquinas curvadoras de tubos CNC permiten ajustar estos parámetros con precisión para obtener resultados consistentes.
Configuraciones inadecuadas como la velocidad de curvado, la presión de empuje o la sincronización del avance pueden afectar negativamente la calidad del curvado.
Las modernas máquinas curvadoras de tubos CNC permiten ajustar estos parámetros con precisión para obtener resultados consistentes.
Cómo Evitar el Arrugamiento del Tubo
Los fabricantes pueden reducir significativamente este problema siguiendo las siguientes recomendaciones:
- Seleccionar el radio de curvado adecuado.
- Utilizar un mandril al curvar tubos de pared delgada.
- Emplear matrices de curvado de alta calidad diseñadas para el tamaño del tubo.
- Ajustar correctamente la fuerza de sujeción y la matriz de presión.
- Optimizar los parámetros de curvado CNC.
- Utilizar materiales de calidad certificada.
- Realizar un mantenimiento periódico de la máquina y de las herramientas.

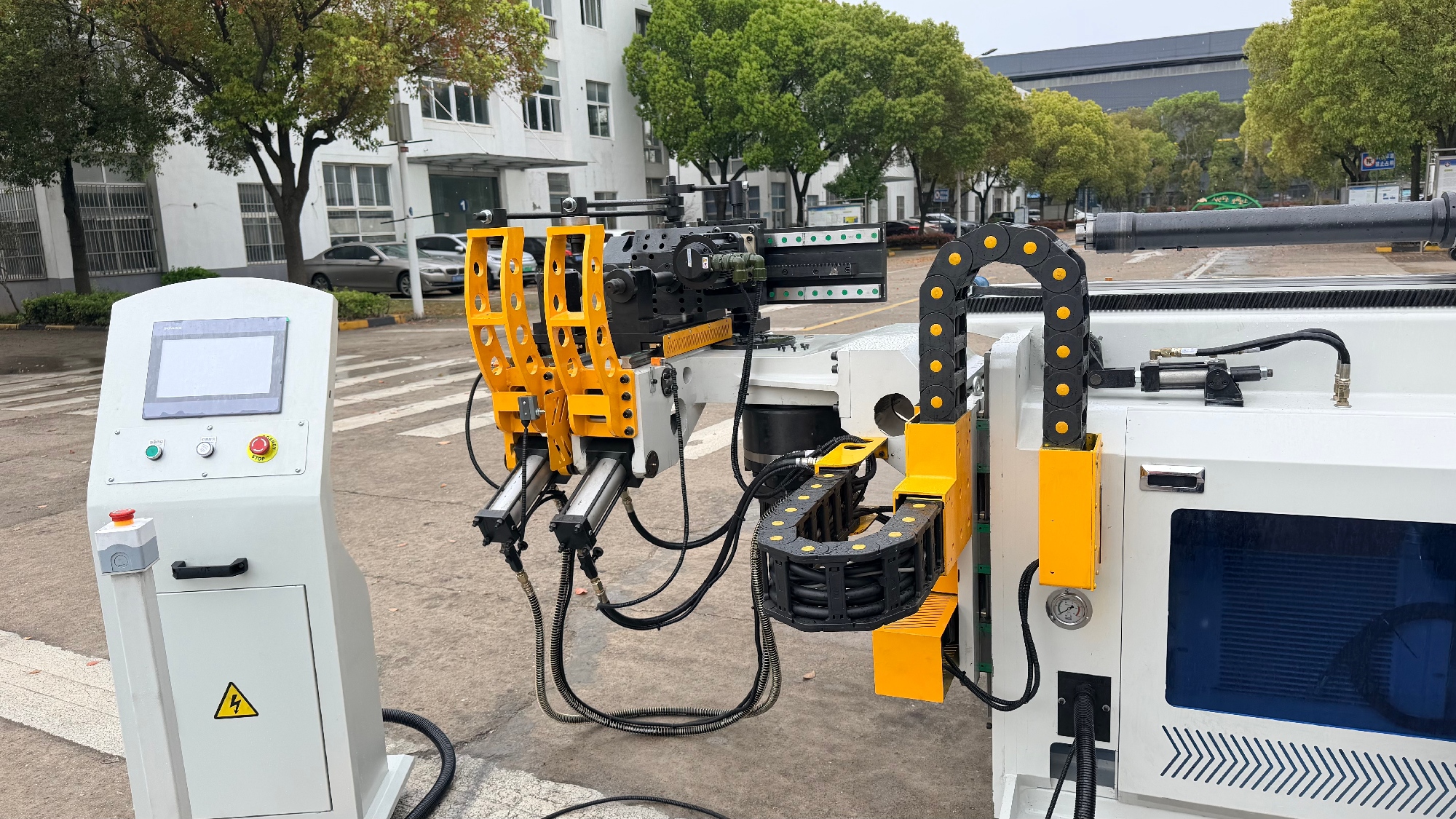

¿Por Qué las Máquinas Curvadoras CNC Ofrecen Mayor Calidad?
En comparación con las máquinas manuales o hidráulicas convencionales, las curvadoras CNC ofrecen mayor precisión y repetibilidad.
Los avanzados sistemas de control por servomotor coordinan con precisión el avance, la rotación y el curvado del tubo, reduciendo las arrugas, minimizando el desperdicio de material y mejorando la productividad.
Para la producción en grandes volúmenes, la tecnología CNC garantiza una calidad constante y reduce los costos operativos.
Los avanzados sistemas de control por servomotor coordinan con precisión el avance, la rotación y el curvado del tubo, reduciendo las arrugas, minimizando el desperdicio de material y mejorando la productividad.
Para la producción en grandes volúmenes, la tecnología CNC garantiza una calidad constante y reduce los costos operativos.
Cómo Elegir la Solución Adecuada para el Curvado de Tubos
Cada aplicación tiene requisitos específicos. Al seleccionar una máquina curvadora de tubos, deben considerarse el diámetro del tubo, el espesor de la pared, el tipo de material, el radio de curvado y el volumen de producción.
Ya sea para fabricar sistemas de escape automotrices, estructuras de muebles, equipos de fitness, componentes HVAC o tubos para intercambiadores de calor, elegir la máquina y las herramientas adecuadas es la clave para obtener resultados de alta calidad.
Conclusión
El arrugamiento del tubo es un defecto frecuente, pero puede prevenirse. Comprender sus causas y optimizar la configuración de la máquina, las herramientas y la selección del material permite mejorar significativamente la calidad del producto y la eficiencia de la producción.
En Huashun Machinery, ofrecemos soluciones de curvado de tubos CNC diseñadas para proporcionar alta precisión, rendimiento estable y una producción confiable para una amplia variedad de aplicaciones de procesamiento de tubos.
En Huashun Machinery, ofrecemos soluciones de curvado de tubos CNC diseñadas para proporcionar alta precisión, rendimiento estable y una producción confiable para una amplia variedad de aplicaciones de procesamiento de tubos.
