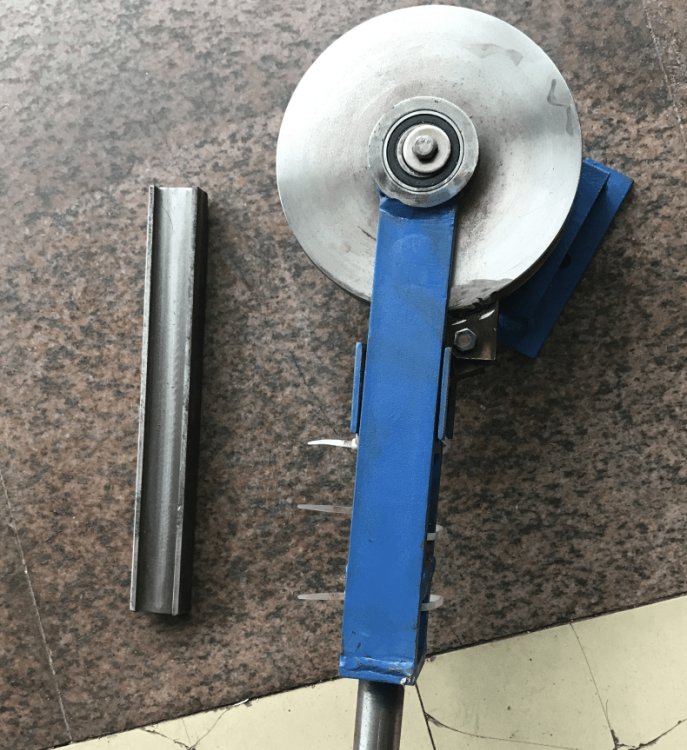

Домашнее ручное трубопровод

Материал подготовка

1. Сталь: угол, квадратная или круглая труба, используемая для изготовления рамы и изгибая рука.

2. Изгиб плесень: в соответствии с диаметром и углом необходимой изгибающей трубы для изготовления или покупки соответствующей формы.

3. Зажимное устройство: зажимные блоки и болты, используемые для исправления трубы.

4. Ручки: ручки или рычаги для ручной работы.

5. Подшипники: для поддержки вращения изгибающей руки. 6. Болты и гайки: для поддержки вращения изгибающей руки.

6. Болты и гайки: используется для исправления компонентов.

7. Сварное оборудование: сварочная машина, сварка и т. Д.

8

Начните производство:

1. Дизайн и планирование

Определите размеры изгиба: в зависимости от диаметра и длины необходимой изгибающей трубы, разработайте размеры рамы и изгибающего рука.

Эскиз: нарисуйте структуру загиба, отметьте положение и размер каждого компонента.

2. Сделайте раму

Режущая сталь: в соответствии с размером конструкции, используйте угловую шлифовальную шлифовку, чтобы разрезать угол стали или квадратную трубу, чтобы сделать основание и колонку стойки.

Сварная рама: сварьте нарезанную сталь в стабильную структуру рамы, убедитесь, что основание и колонна являются вертикальными и твердыми.

3Сделать руку

Ружая изгибающая рука: в соответствии с размером конструкции, разрез круглой или квадратной трубки в качестве изгибающей руки.

Установка подшипников: Установите подшипники на одном конце изгибающей руки, чтобы убедиться, что изгибающая рука может вращаться плавно.

Сварка изгибающая рука: сдавайте изгибающую руку к колонне рамы, чтобы убедиться, что изгибающая рука может вращаться вокруг колонны.

Сделайте или купите форму: в соответствии с диаметрами и углом требуемого изгиба, сделайте или купите подходящую изгибающую форму.

Исправляя форму: исправьте изгибающую форму на конце изгибающей руки, убедитесь, что плесень прочно подключена к изгибной руке.

5. Производство зажимных устройств

Сделайте зажимные блоки: в соответствии с диаметром трубы, сделайте два зажима для закрепления трубы.

Установка блока зажима: установите блок зажима на основание рамы, используя болты и гайки, чтобы гарантировать, что блок зажима может твердо закрепить трубу.

6. Установка ручки

Сделайте ручку: используйте круглую сталь или квадратную сталь, чтобы сделать ручку, длина умеренная, простая в работе.

Установленная ручка: сдавайте ручку к другому концу изгибающей руки, чтобы убедиться, что ручка может работать плавно изгибающим рычагом.

7. Ввод в эксплуатацию и тестирование

Проверка компонентов: проверьте, являются ли рама, изгибающая рука, плесень, зажимное устройство и ручка, твердо подключены, чтобы убедиться, что компоненты могут работать плавно.

Испытательное изгиб: используйте кусок трубы для испытания изгиба, проверьте угол изгиба и эффект, отрегулируйте форму для формы и зажимного камня, чтобы обеспечить точность изгиба.

8. Обработка поверхности

Шлифование и очистка: используйте угловой шлифовальную машину, чтобы измельчить сварные детали и очистить сварку шлака и заусенцы.

Краска для предотвращения ржавчины: нанесите антиростовую краску на поверхность рамы и изгибающую руку, чтобы предотвратить ржавчину.

Меры предосторожности

Безопасность сначала: носите защитное оборудование, такое как перчатки и очки при работе.

Качество сварки: убедитесь, что сварные детали являются твердыми, избегайте ложной сварки и сварки утечки.

Точность отладки: неоднократно отладка изгибающей формы и зажимного устройства для обеспечения точности изгиба.
